Kit Diagnostico Advanced 4 canali con PicoScope 4423

    I kit diagnostici con Oscilloscopio PicoScope sono molto apprezzati nel settore automobilistico, ma abbiamo deciso di migliorarli. Oggi è possibile acquistare il kit e aggiungere gli accessori più adatti alle proprie esigenze, oppure scegliere fin da subito un kit completo.

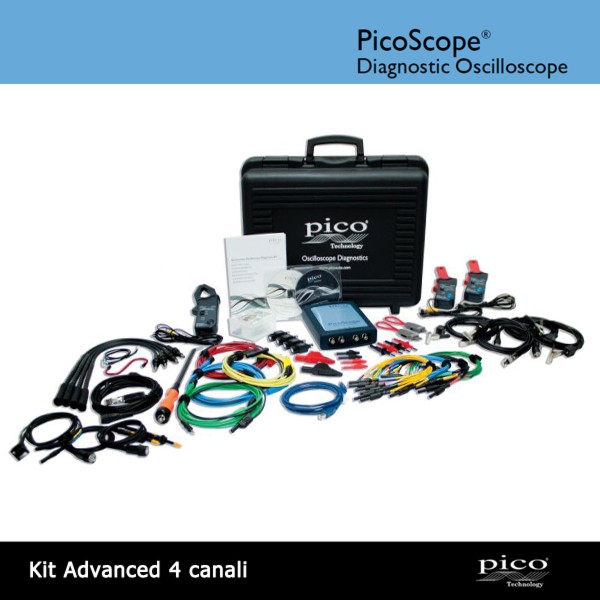

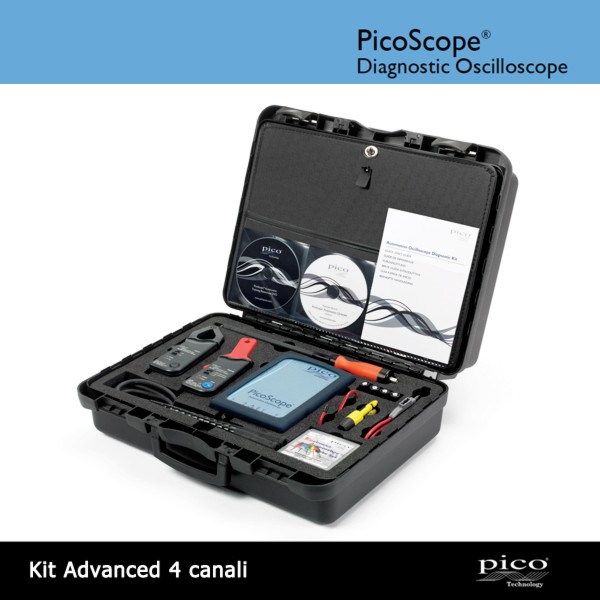

    Per agevolare il complesso lavoro di meccanici e tecnici, i nostri esperti propongono ora un kit avanzato che contiene gli stessi articoli della versione precedente, più una generosa raccolta dei migliori accessori di diagnostica.

La Soluzione completa per la diagnosi di ogni veicolo!

    I kit PicoScope Automotive consentono di verificare i sensori MAP, MAF e del flusso dell'aria, sensori lambda e di detonazione, sensori dell'ABS e sensori di posizione dell'albero a camme e dell'albero motore, pompe di iniezione e del carburante, accensione primaria e secondaria, integrità dei segnali CAN bus e FlexRay, batterie, circuiti di avviamento e di ricarica, candele e relè temporizzati, compressione relativa e molto altro ancora.

    Il kit PicoScope può essere utilizzato con qualsiasi modello di motore e pertanto elimina la necessità di test specifici per veicoli diversi e dei costi ad essi associati.

Oscilloscopio Automotive PicoScope 4423 a 4 canali

    I nuovi oscilloscopi PicoScope sono pensati per le esigenze di oggi e di domani e presentano un'ampiezza di banda due volte più estesa rispetto ai loro predecessori e una velocità di campionamento quadruplicata. Questo significa che sono in grado di visualizzare chiaramente i segnali ad alta velocità utilizzati sui veicoli più recenti, comprese le forme d'onda molto complesse del nuovo bus FlexRay. La nuova 'memoria sempre attiva', ora 64 volte più grande rispetto la serie 3000, consente di concentarsi sul lavoro, e non sullo strumento, senza perdere il minimo dettaglio. I nuovi oscilloscopi sono caratterizzati da un intervallo di ingresso raddoppiato (adesso +/- 100 V), che consente di sondare una più estesa gamma di segnali.

    I profili visualizzati sul PicoScope 4423 permettono di capire cosa sta realmente accadendo all'interno del veicolo. Uno strumento di scansione può indicare la causa più probabile di un problema, ma soltanto un oscilloscopio è in grado di comprovare se un componente è difettoso, consentendo in tal modo di risparmiare i costi associati a inutili sostituzioni.

    Lo schermo dell'oscilloscopio PicoScope permette di visualizzare in maniera precisa qualsiasi dettaglio e può raggiungere le dimensioni di un PC o di un laptop. Se ciò non dovesse bastare, è dotato di zoom per consentire un esame ancor più dettagliato e permette di registrare i risultati su disco, in modo da poterli analizzare in un secondo momento, e di salvare immagini da condividere con i colleghi. Il PicoScope 4423 può essere utilizzato con qualsiasi modello di motore e pertanto elimina la necessità di test specifici per veicoli diversi e dei costi ad essi associati.

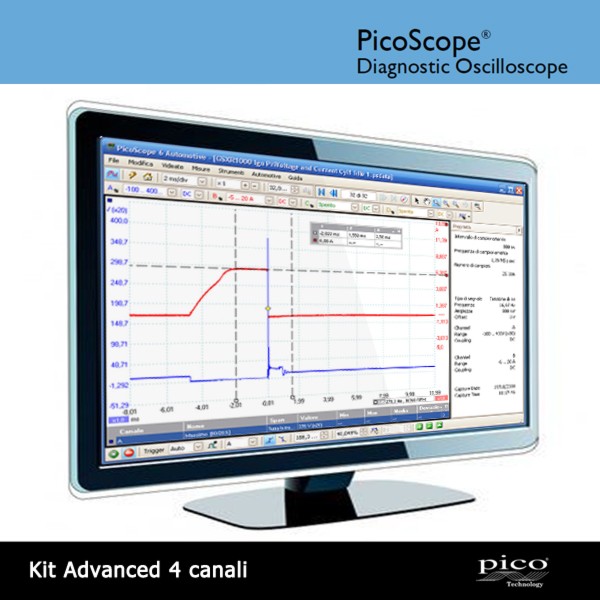

Il potente Software Picoscope Automotive 6

    Il costante aumento dei componenti elettronici nei veicoli moderni rende ormai inaffidabile l'uso di un semplice strumento diagnostico. Un oscilloscopio, invece, arriva direttamente alla radice del problema, e può essere utilizzato su tutti i veicoli di qualsiasi casa automobilistica.

    PicoScope Automotive 6 prevede oltre 70 test per la maggior parte dei sensori e attuatori dei comuni veicoli, compreso  il funzionamento di qualsiasi componente elettrico presente su un veicolo. Ciascun test è corredato da informazioni dettagliate sull'argomento, con esempi di forme d'onda, dati tecnici, immagini e grafici.

    Il Kit Diagnostico Advanced 4 canali con PicoScope 4423 appartiene alla famiglia degli strumenti diagnostici Automotive Pico, studiato per un'ampia gamma di utenti, inclusi gli OEM, concessionarie e organizzazioni di soccorso autostradale e di assistenza mobile.

    Pico Technology è azienda inglese leader mondiale nella produzione di strumenti virtuali
come oscilloscopi, analizzatori di spettro, multimetri, datalogger e generatori di funzione.

Modello :	Oscilloscopio Automotive PicoScope 4423
Canali di ingresso :	4
Larghezza di banda :	20 MHz (10 MHz on ±50 mV range)
Range di ingresso :	da ±50 mV a ±100 V in 11 range
Precisione :	± 1%
Velocità di campionamento :	80 MS/s (1 - 2 canali in uso) 20 MS/s (3 - 4 canali in uso)
Risoluzione :	12 bit
Memoria buffer :	32 MS
Protezione al sovraccarico :	± 200 V
Dimensioni Oscilloscopio :	200 mm x 140 mm x 35 mm
Peso :	500 g
Alimentazione :	via USB
Connessione PC :	USB 2.0 (cavo incluso)
Condizioni ambientali operative :	Temperatura da 0°C a +70°C (ottimale da + 20°C a + 30°C) Umidità Relativa da 20 a 90%
Conformità :	FCC (EMC), CE (EMC and LVD), RoHS
Garanzia :	Hardware 24 mesi Software illimitata via web
Sistema operativo richiesto :	Windows XP/Vista
Software fornito :	Picoscope 6 Automotive in Italiano

Quali sono i requisiti minimi del PC per utilizzare un oscilloscopio PicoScope 4000?

    Affinché l'oscilloscopio per PC serie PicoScope 4000 Automotive funzioni correttamente, collegarlo a un computer con i requisiti minimi per eseguire Windows o i requisiti seguenti (a seconda di quale possegga la specifica più elevata):

Processore: Processore Pentium o equivalente, minimo.

Memoria: 256 MB, minimo.

Spazio su disco: 10 MB, minimo.

Sistema operativo: Microsoft Windows XP SP2, Vista o più recente

Porte: Porta conforme USB 1.1, minimo. Porta conforme USB 2.0, raccomandato. Connettere direttamente alla porta o a un hub USB alimentato. Non funziona con hub passivi.
