Kit Diagnostico Automotive 4 canali con PicoScope 4423

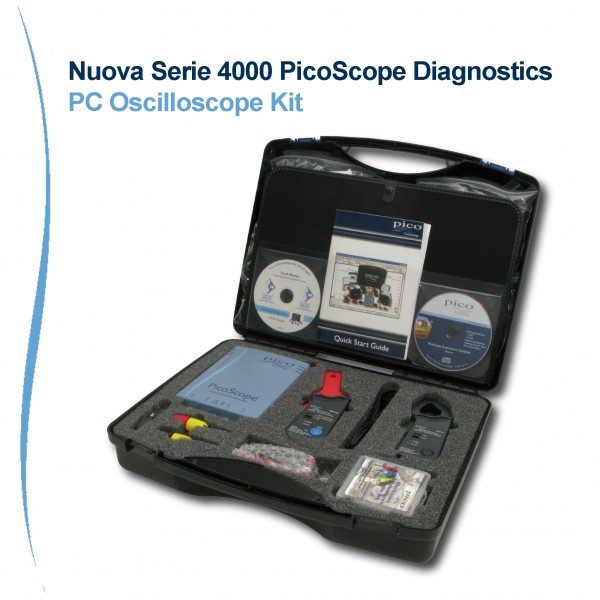

    Il kit diagnostico PP495 comprende l'oscilloscopio della famiglia Pico 4423 a 4 canali, puntali e cavetti vari, clips di contatto, 2 pinze amperometriche da 60 e 600 A, attenuatori 20:1 per misura di tensioni elevate etc, il tutto contenuto in una valigetta rigida per utilizzi sul campo.
Grazie alla alta risoluzione e precisione (± 1%), ad un elevata memoria buffer, al veloce collegamento al PC via USB, questi strumenti possono essere utilizzati in tutte le più frequenti applicazioni Automotive.

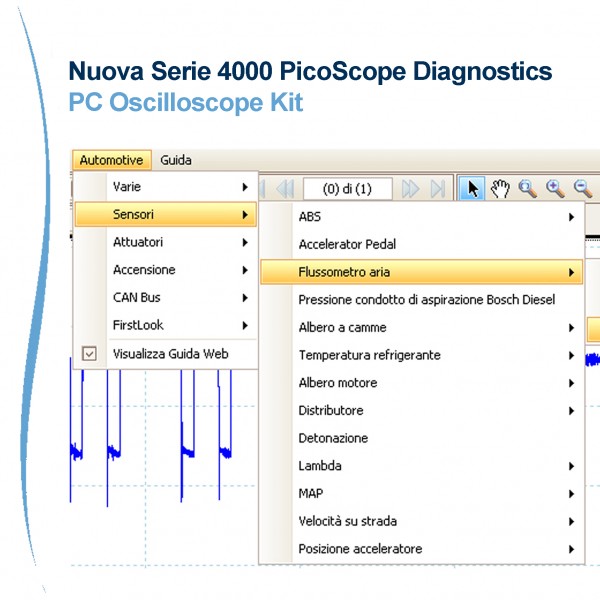

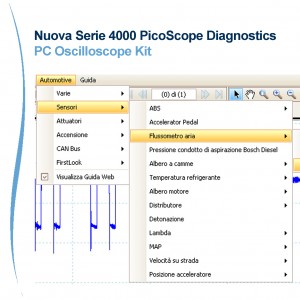

    E possibile selezionare da apposito menu il tipo di dispositivo da verificare (per es. circuito carica, iniezione, sensori vari ecc.)  per ottenere una facile guida di come collegare lo strumento e visualizzare la forma d'onda del circuito in prova da usare come riferimento. Una funzione di Autosetup consente di effettuare automaticamente le impostazioni dello strumento.

Oscilloscopio Automotive PicoScope 4423 a 4 canali

    I nuovi oscilloscopi PicoScope sono pensati per le esigenze di oggi e di domani e presentano un'ampiezza di banda due volte più estesa rispetto ai loro predecessori e una velocità di campionamento quadruplicata. Questo significa che sono in grado di visualizzare chiaramente i segnali ad alta velocità utilizzati sui veicoli più recenti, comprese le forme d'onda molto complesse del nuovo bus FlexRay. La nuova 'memoria sempre attiva', ora 64 volte più grande rispetto la serie 3000, consente di concentarsi sul lavoro, e non sullo strumento, senza perdere il minimo dettaglio. I nuovi oscilloscopi sono caratterizzati da un intervallo di ingresso raddoppiato (adesso +/- 100 V), che consente di sondare una più estesa gamma di segnali.

    I profili visualizzati sul PicoScope 4423 permettono di capire cosa sta realmente accadendo all'interno del veicolo. Uno strumento di scansione può indicare la causa più probabile di un problema, ma soltanto un oscilloscopio è in grado di comprovare se un componente è difettoso, consentendo in tal modo di risparmiare i costi associati a inutili sostituzioni.

    Lo schermo dell'oscilloscopio PicoScope permette di visualizzare in maniera precisa qualsiasi dettaglio e può raggiungere le dimensioni di un PC o di un laptop. Se ciò non dovesse bastare, è dotato di zoom per consentire un esame ancor più dettagliato e permette di registrare i risultati su disco, in modo da poterli analizzare in un secondo momento, e di salvare immagini da condividere con i colleghi. Il PicoScope 4423 può essere utilizzato con qualsiasi modello di motore e pertanto elimina la necessità di test specifici per veicoli diversi e dei costi ad essi associati.

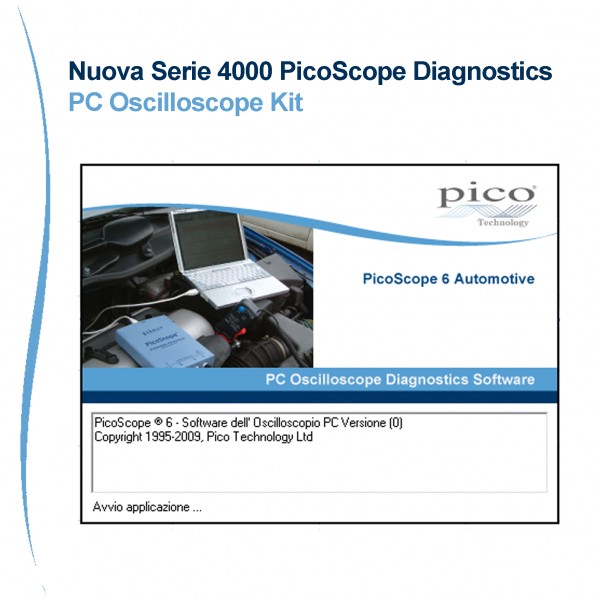

Il potente Software Picoscope Automotive 6

    Il costante aumento dei componenti elettronici nei veicoli moderni rende ormai inaffidabile l'uso di un semplice strumento diagnostico. Un oscilloscopio, invece, arriva direttamente alla radice del problema, e può essere utilizzato su tutti i veicoli di qualsiasi casa automobilistica.

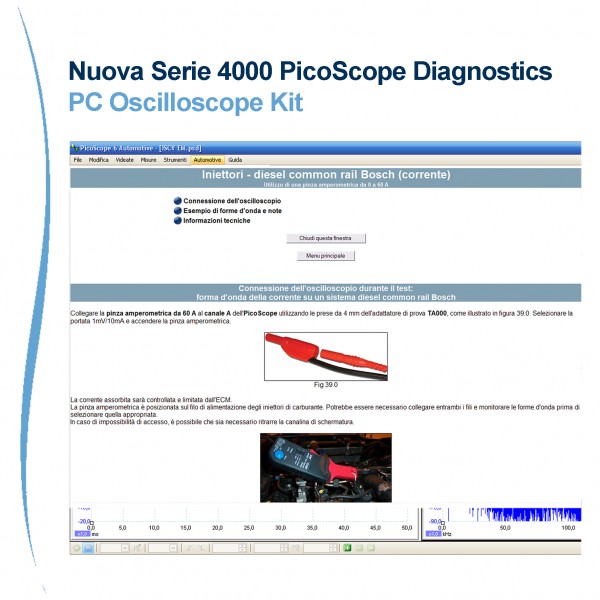

    PicoScope Automotive 6 prevede oltre 70 test per la maggior parte dei sensori e attuatori dei comuni veicoli, compreso  il funzionamento di qualsiasi componente elettrico presente su un veicolo, compresi sensori MAP, MAF e del flusso dell'aria, sensori lambda e di detonazione, sensori dell'ABS e sensori di posizione dell'albero a camme e dell'albero motore, pompe di iniezione e del carburante, accensione primaria e secondaria, integrità del CAN bus, batterie, circuiti di avviamento e di ricarica, candele e relè temporizzati, e anche la compressione relativa. Ciascun test è corredato da informazioni dettagliate sull'argomento, con esempi di forme d'onda, dati tecnici, immagini e grafici.

    Il Kit Diagnostico Automotive PP495 appartiene alla famiglia degli strumenti diagnostici Automotive Pico, studiato per un'ampia gamma di utenti, inclusi gli OEM, concessionarie e organizzazioni di soccorso autostradale e di assistenza mobile.

    Pico Technology è azienda inglese leader mondiale nella produzione di strumenti virtuali come oscilloscopi, analizzatori di spettro, multimetri, datalogger e generatori di funzione.

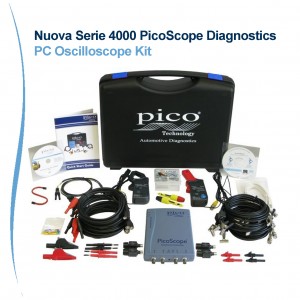

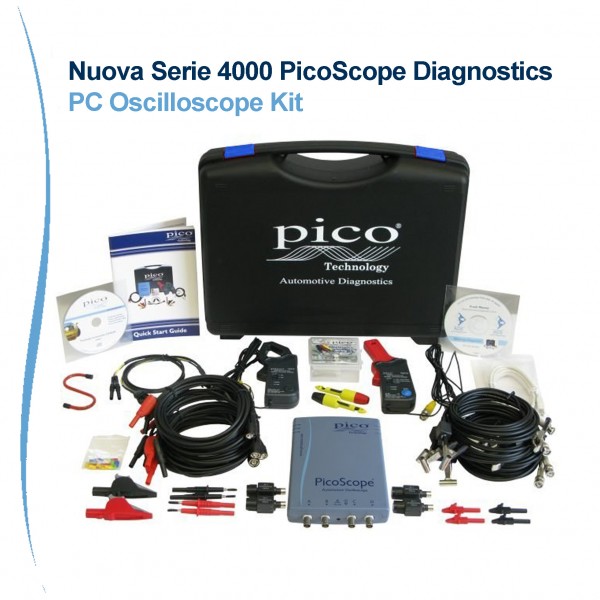

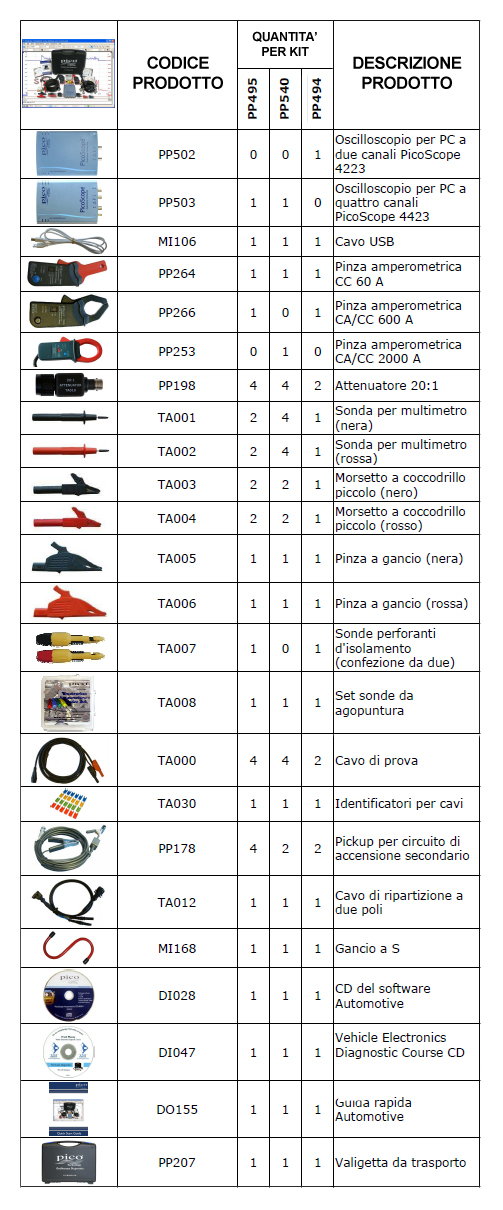

Kit Diagnostico Automotive 4 canali con PicoScope 4423 comprende:

- Oscilloscopio PicoScope 4423 a 4 canali

- 1 Pinza amperometrica da 60A DC

- 1 Pinza amperometrica da 600A AC/DC

- 4 Attenuatori 20:1

- 2 coppie di Sonde per multimetro (rosse e nere)

- 2 coppie di Morsetti piccoli a coccodrillo (rossi e neri)

- 1 coppia di Pinze a gancio (rossa e nera)

- 1 coppia di Sonde perforanti di isolamento

- 1 Set di Sonde Agopuntura

- 4 Cavi di prova da BNC a 4 mm

- 4 Pickup per circuito di accensione secondario

- Cavetto Automotive a due pin

- 1 Set indentificatori per cavi

- CD con Software Automotive Moto e librerie

- Valigetta Automotive

- Gancio Automotive ad S

- Cavo USB

- Guida all'installazione

- Vehicle Electronics Diagnostic CD

Modello :	Kit Diagnostico Automotive con PicoScope 4423
Canali di ingresso :	4 canali
Larghezza di banda :	20 MHz (10 MHz on ±50 mV range)
Range di ingresso :	da ±50 mV a ±100 V in 11 range
Precisione :	± 1%
Velocità di campionamento :	80 MS/s (1 - 2 canali in uso) 20 MS/s (3 - 4 canali in uso)
Risoluzione :	12 bit
Memoria buffer :	32 MS
Protezione al sovraccarico :	± 200 V
Dimensioni Oscilloscopio :	200 mm x 140 mm x 35 mm
Peso :	500 g
Alimentazione :	Tramite USB (500 mA a 4.5V)
Connessione PC :	USB 2.0 (cavo incluso)
Condizioni ambientali operative :	Temperatura da 0°C a +70°C (ottimale da + 20°C a + 30°C) Umidità Relativa da 20 a 90%
Conformità :	FCC (EMC), CE (EMC and LVD), RoHS
Garanzia :	Hardware 24 mesi Software illimitata via web
Sistema operativo richiesto :	Windows XP/Vista
Software fornito :	Picoscope 6 Automotive in Italiano
