Attenuatore 1:20 TA010

Attenuatore 1:20 TA010

Codice: PP198

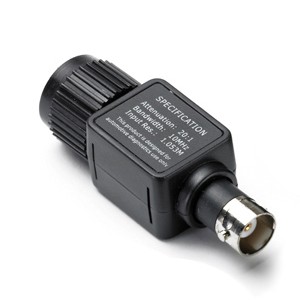

Attenuatore 20:1 TA010

    L'attenuatore PP198 è stato progettato per misurare in maniera sicura i segnali induttivi di alta tensione quali le forme d'onda dell'accensione e degli impianti di iniezione.

    Questo accessorio è un attenuatore passivo 20:1 che significa che un segnale da 20V al suo ingresso apparirà come un segnale da 1V. Quindi permette di misurare tensioni che escono dal un range di  ±20V.

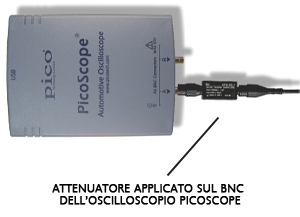

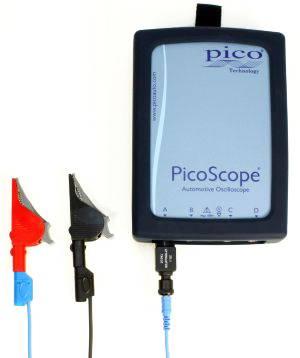

    Questo attenuatore si applica tra l'oscilloscopio e il cavo di test nel canale d'ingresso, ma non è adatto per i canali d'ingresso del trigger.



Specifiche tecniche:

- Attenuazione: 20:1
- Impedenza d'ingresso: 1.053 MΩ
- Capacitanza d'ingresso: 11 pF
- Larghezza di banda: 10 MHz (-3 dB)
- Max input: 300V



Prezzo: 59,50 € IVA esclusa

User's Guide ENG

[464.91 Kb]
Immagine alta risoluzione

[142.21 Kb]
