Dispositivo per Test CAN-Bus TA069

Dispositivo per Test CAN-Bus TA069

Codice: PP619

Dispositivo per Test CAN-Bus PP619

Il dispositivo per test CAN-Bus consente di accedere facilmente ai 16 poli del connettore diagnostico presente su tutti i veicoli moderni. In base ai diversi modelli, questo connettore consente di controllare l'alimentazione, la messa a terra e la qualità dei segnali CAN bus.

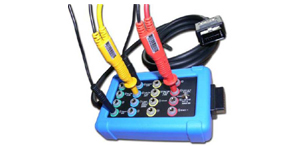

L'accesso permette all'Oscilloscopio PicoScope Automotive di monitorare i segnali presenti, come i segnali CAN high e CAN low durante le attivizioni, le scritture di codifica e le procedure diagnostiche.

Se si dispone di un ­Kit Diagnostico PicoScope Automotive è sufficiente selezionare il test "CAN bus" integrato nel software e il programma visualizzerà correttamente i segnali CAN sul computer.

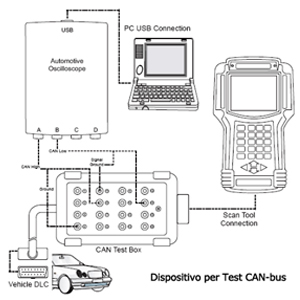

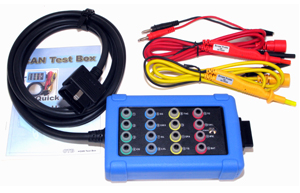

Il dispositivo di test CAN è dotato di un cavo di 2,5 metri che consente di lavorare comodamente anche a una certa distanza dal connettore diagnostico e di un connettore passante aggiuntivo che permette di allacciare contemporaneamente un analizzatore e l'oscilloscopio.

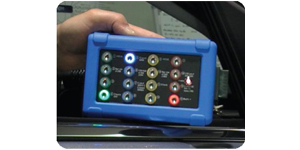

Le prese da 4 mm sono retroilluminate tramite LED per evidenziare lo stato di ciascun polo sul connettore.


Pin 1: (A discrezione del produttore)
Pin 2: Bus(+) Positivo linea SAE-J1850
Pin 3: (A discrezione del produttore)
Pin 4: Massa telaio (Chassis Ground)
Pin 5: Massa segnale (Signal Ground)
Pin 6: Can High (ISO 15765-4 e SAE-J2234)
Pin 7: Linea K di ISO 9141-2 e ISO 14230-4
Pin 8: (A discrezione del produttore)
Pin 9: (A discrezione del produttore)
Pin 10: Bus(-) Negativo linea SAE-J1850
Pin 11: (A discrezione del produttore)
Pin 12: (A discrezione del produttore)
Pin 13: (A discrezione del produttore)
Pin 14: Can Low (ISO 15765-4 e SAE-J2234)
Pin 15: Linea L di ISO 9141-2 e ISO 14230-4
Pin 16: Tensione Batteria 12V o 24V


Il dispositivo è alimentato dal connettore diagnostico: non sono necessarie batterie e neppure adattatori.



Prezzo: 205,00 € IVA esclusa
